Схемы укладки двухскоростных обмоток. Z1=36, 2p=8/6, 750/1000 об/мин.

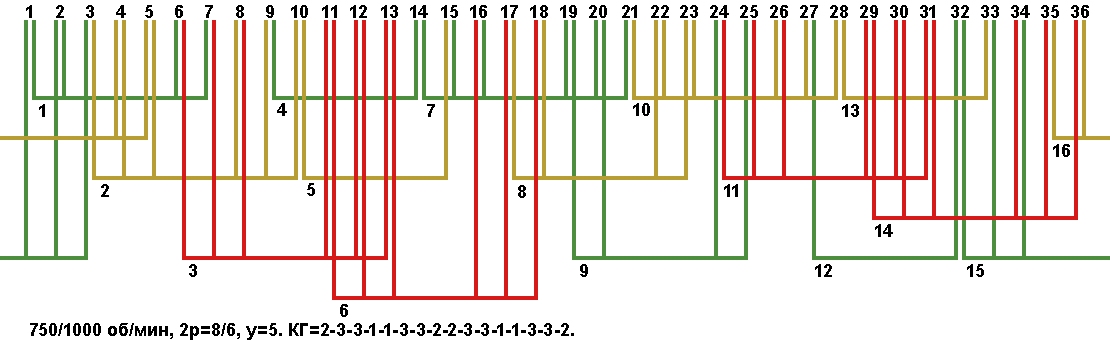

Схема укладки двухскоростной обмотки. Z1=36, 2p=8/6, 750/1000 об/мин., шаг у=5, соединение фаз YYY/YYY, а=3.

Схема укладки обмотки двухскоростного электродвигателя с количеством пазов 36, 2p=8/6 750/1000 об/мин.

Схема укладки двухскоростной обмотки. Z1=36, 2p=8/6, 750/1000 об/мин., шаг у=5, соединение фаз YYY/YYY, а=3.
В выделенных жирными линиями катушках сечение провода больше, а количество витков меньше чем в остальных катушках.

Схема укладки двухскоростной обмотки. Z1=36, 2p=8/6, 750/1000 об/мин., шаг у=5, соединение фаз ΔΔ/ΔΔΔ.

Схема укладки двухскоростной обмотки. Z1=36, 2p=8/6, 750/1000 об/мин., шаг у=5, а=1/2, соединение фаз Δ/YY, Y/YY.
