Справочник обмотчика асинхронных электродвигателей

Схемы укладки обмоток электродвигателей с количеством пазов 48, 2p=2 3000 об/мин.

Перейти на главную страницу справочника.

Количество пазов Z1 48
Частота вращения об/мин. 3000
Число полюсов 2p 2
Число пазов на полюс и фазу q 8
Порядок чередования катушечных групп в периоде при дробном "q" -
Начало фаз по пазам C1;C2;C3 1;17;33

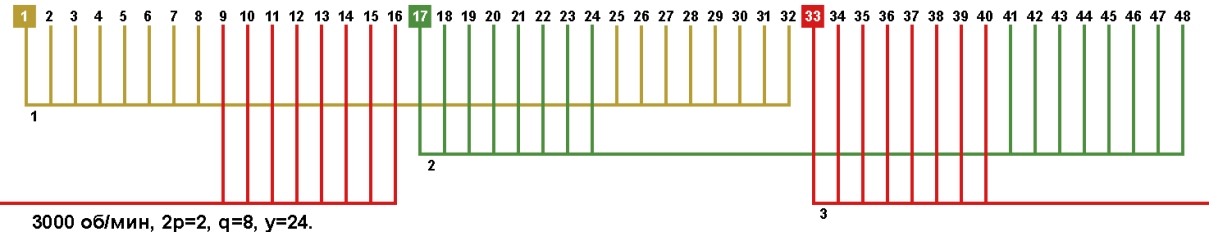

Схема укладки однослойной обмотки: у=23;21;19;17 (уср=20), возможное количество параллельных ветвей: а=1, а=2.

Схемы укладки обмоток электродвигателей с количеством пазов 48, 2p=2 3000 об. мин.

Схема укладки однослойной обмотки: у=21;19+21;19 (уср=20), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки однослойной обмотки: у=20 (уср=20), возможное количество параллельных ветвей: а=1, а=2.

Схемы укладки обмоток электродвигателей с количеством пазов 48, 2p=2 3000 об. мин.


Схема укладки одно-двухслойной обмотки: у=23;21;19;17;15 (уср=19), возможное количество параллельных ветвей: а=1, а=2.


Схема укладки одно-двухслойной обмотки: у=23;21;19;17;15;13 (уср=18), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=21;19;17;15 (уср=18), возможное количество параллельных ветвей: а=1, а=2.


Схема укладки цепной однослойной обмотки: у=19;15+19;15 (уср=17), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки цепной однослойной обмотки: у=17 (уср=17), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=20;18;16;14 (уср=17), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=17 (уср=17), возможное количество параллельных ветвей: а=1, а=2.


Схема укладки двухслойной обмотки: у=19;17;15;13 (уср=16), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=16 (уср=16), возможное количество параллельных ветвей: а=1, а=2.


Схема укладки цепной однослойной обмотки: у=17;13+17;13 (уср=15), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки цепной однослойной обмотки: у=15 (уср=15), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=18;16;14;12 (уср=15), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=15 (уср=15), возможное количество параллельных ветвей: а=1, а=2.


Схема укладки двухслойной обмотки: у=17;15;13;11 (уср=14), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=14 (уср=14), возможное количество параллельных ветвей: а=1, а=2.


Схема укладки цепной однослойной обмотки: у=15;11+15;11 (уср=13), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки цепной однослойной обмотки: у=13 (уср=13), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=16;14;12;10 (уср=13), возможное количество параллельных ветвей: а=1, а=2.

Схема укладки двухслойной обмотки: у=13 (уср=13), возможное количество параллельных ветвей: а=1, а=2.
