Справочник обмотчика асинхронных электродвигателей

Схемы укладки обмоток электродвигателей с количеством пазов 36, 2p=2 3000 об/мин.

Перейти на главную страницу справочника.

Количество пазов Z1 36
Частота вращения об/мин. 3000
Число полюсов 2p 2
Число пазов на полюс и фазу q 6
Порядок чередования катушечных групп в периоде при дробном "q" -
Начало фаз по пазам C1;C2;C3 1;13;25

Схема укладки однослойной обмотки: у=17;15;13 (уср=15), возможное количество параллельных ветвей а=1, а=2.

Схемы укладки обмоток электродвигателей с количеством пазов 36, 2p=2 3000 об. мин.

Схема укладки однослойной обмотки: у=15 (уср=15), возможное количество параллельных ветвей а=1, а=2.

Схема укладки цепной однослойной обмотки: у=15 (уср=15), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=15 (уср=15), возможное количество параллельных ветвей а=1, а=2.

Схема укладки в статор двух однослойных обмоток: у=17;15;13 (уср=15), количество параллельных ветвей а=4.


Схема укладки одно-двухслойной обмотки: у=17;15;13;11 (уср=14), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=16;14;12 (уср=14), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=14 (уср=14), возможное количество параллельных ветвей а=1, а=2.


Схема укладки одно-двухслойной обмотки: у=17;15;13;11;9 (уср=13), возможное количество параллельных ветвей а=1, а=2.

Схема укладки цепной однослойной обмотки: у=17;13;9 (уср=13), возможное количество параллельных ветвей а=1, а=2.

Схема укладки цепной однослойной обмотки: у=13 (уср=13), возможное количество параллельных ветвей а=1, а=2.

Схема укладки в статор двух цепных однослойных обмоток: у=17;13;9 (уср=13), количество параллельных ветвей а=4.

Схема укладки двухслойной обмотки: у=15;13;11 (уср=13), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=18;16;14;12;10;8 (уср=13), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=13 (уср=13), возможное количество параллельных ветвей а=1, а=2.


Схема укладки двухслойной обмотки: у=14;12;10 (уср=12), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=17;15;13;11;9;7 (уср=12), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=12 (уср=12), возможное количество параллельных ветвей а=1, а=2.


Схема укладки цепной однослойной обмотки: у=15;11;7 (уср=11), возможное количество параллельных ветвей а=1, а=2.

Схема укладки цепной однослойной обмотки: у=11 (уср=11), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=13;11;9 (уср=11), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=16;14;12;10;8;6 (уср=11), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=11 (уср=11), возможное количество параллельных ветвей а=1, а=2.

Схемы укладки обмоток электродвигателей с количеством пазов 36, 2p=2 3000 об. мин.


Схема укладки двухслойной обмотки: у=12;10;8 (уср=10), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=15;13;11;9;7;5 (уср=10), возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки: у=10 (уср=10), возможное количество параллельных ветвей а=1, а=2.

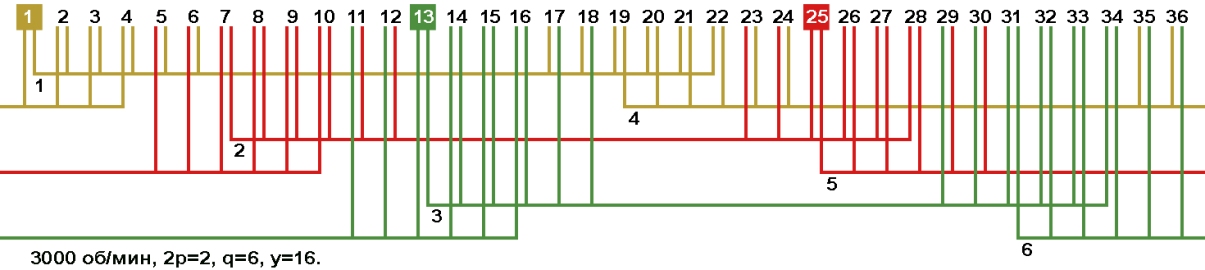

Схема укладки двухслойной обмотки: у=18;16;14 (уср=16), возможное количество параллельных ветвей а=1, а=2.


Схема укладки цепной однослойной обмотки: у=17 (уср=17), возможное количество параллельных ветвей а=1, а=2..
