Схема укладки обмотки электродвигателя с количеством пазов 33, 2p=2 3000 об/мин.

Перейти на главную страницу справочника.

Количество пазов Z1 33
Частота вращения об/мин. 3000
Число полюсов 2p 2
Число пазов на полюс и фазу q 5,5
Порядок чередования катушечных групп в периоде при дробном "q" 5-6;
Начало фаз по пазам C1;C2;C3 1;12;23

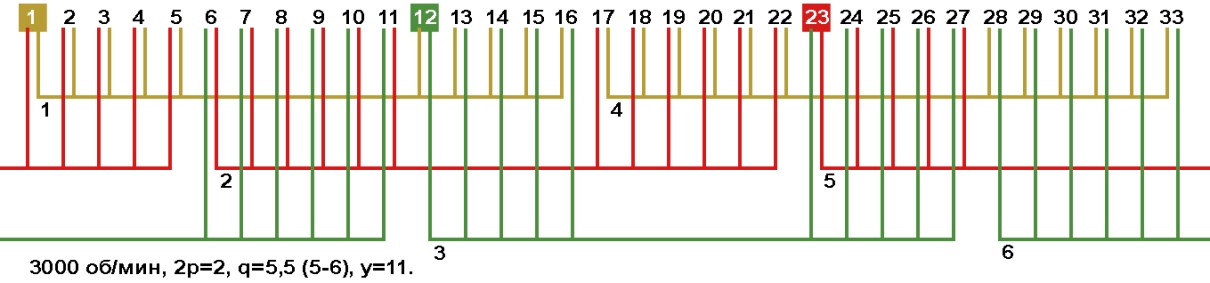

Схема укладки двухслойной обмотки: у=13, возможное количество параллельных ветвей: а=1.

Схема укладки обмотки электродвигателя с количеством пазов 33, 2p=2 3000 об. мин.

Схема укладки двухслойной обмотки: у=12, возможное количество параллельных ветвей: а=1.
