Схемы укладки обмоток электродвигателей с количеством пазов 30, 2p=2 3000 об/мин.

Перейти на главную страницу справочника.

Количество пазов Z1 30
Частота вращения об/мин. 3000
Число полюсов 2p 2
Число пазов на полюс и фазу q 5
Порядок чередования катушечных групп в периоде при дробном "q" -
Начало фаз по пазам C1;C2;C3 1;11;21

Обмотки со сплошной фазной зоной.

Схема укладки однослойной обмотки с диаметральным шагом у=15, возможное количество параллельных ветвей а=1.

Схема укладки однослойной обмотки вразвалку у=15;13;11+13;11, возможное количество параллельных ветвей а=1.

Схемы укладки обмоток электродвигателей с количеством пазов 30, 2p=2 3000 об. мин.

Схема укладки однослойной обмотки вразвалку у=13+12, возможное количество параллельных ветвей а=1.


Обмотка с несплошной фазной зоной с расширением на один паз.

Схема укладки обмотки вразвалку с расширенной фазной зоной у=14;12;10, возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки у=14, возможное количество параллельных ветвей а=1, а=2.


Обмотки с несплошной фазной зоной с расширением на два паза.

Схема укладки обмотки вразвалку с расширенной фазной зоной у=15;13;9+13;9, возможное количество параллельных ветвей а=1.

Схема укладки обмотки с расширенной фазной зоной у=15, возможное количество параллельных ветвей а=1.

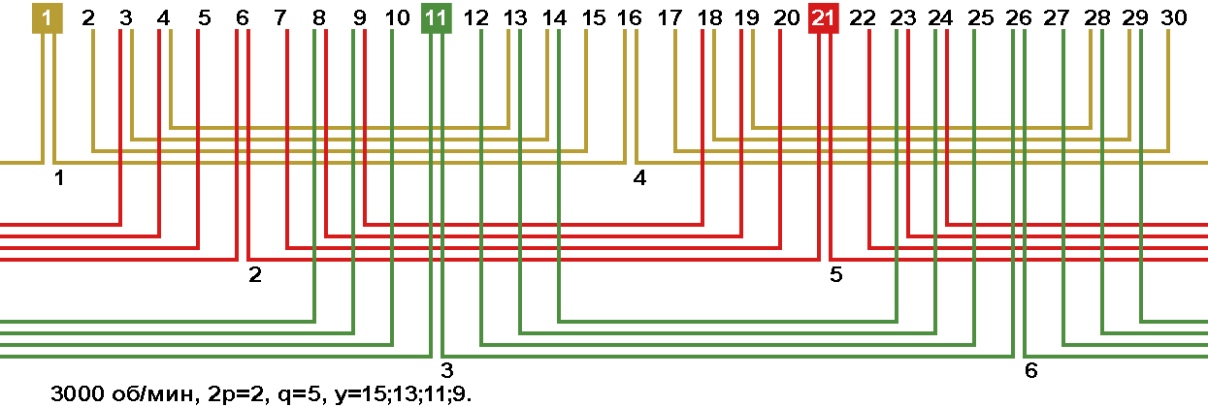

Схема укладки обмотки вразвалку с расширенной фазной зоной у=15;13;11;9, возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки у=13, возможное количество параллельных ветвей а=1, а=2.


Обмотки с несплошной фазной зоной с расширением на три паза.

Схема укладки цепной обмотки у=11, возможное количество параллельных ветвей а=1.

Схема укладки обмотки вразвалку с расширенной фазной зоной у=14;12;10;8, возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки у=12, возможное количество параллельных ветвей а=1, а=2.


Обмотки с несплошной фазной зоной с расширением на четыре паза.

Схема укладки цепной обмотки у=15, возможное количество параллельных ветвей а=1.

Схема укладки двухслойной обмотки у=11, возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки у=15;13;11;9;7, возможное количество параллельных ветвей а=1, а=2.

Схема укладки двухслойной обмотки у=13;11;9+12;10, возможное количество параллельных ветвей а=1, а=2.


Обмотки с несплошной фазной зоной с расширением на пять пазов.

Схема укладки цепной обмотки у=9, возможное количество параллельных ветвей а=1.

Схема укладки цепной обмотки у=9, возможное количество параллельных ветвей а=1.

Схема укладки двухслойной обмотки у=10, возможное количество параллельных ветвей а=1, а=2.


Обмотка с несплошной фазной зоной с расширением на шесть пазов.

Схема укладки двухслойной обмотки у=9, возможное количество параллельных ветвей а=1, а=2.
